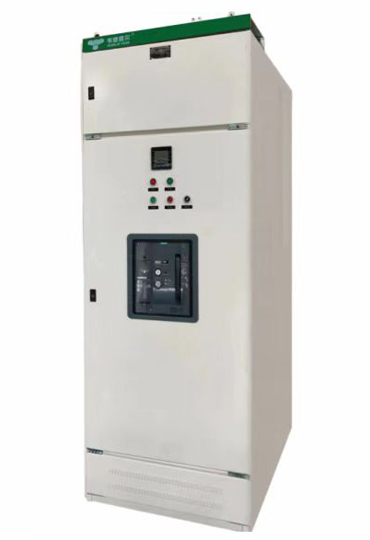

交流低压固定式开关柜-GGD

产品概述

GGD 型低压固定式成套开关设备适用于发电厂、变电所工矿企业等电力用户的交流  50Hz，额定电压   380V。额定电流至 1600A  的配电系统中作为动力、照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，线路方案灵活、组合方便、实用性强。该产品是我国组装式、固定面板开关柜的代表产品之一。

产品特点

1、GGD 型交流低压配电柜的柜体采用通用柜的形式，构架采用全新研发的敷铝锌板量产  8MF 支架组装而成，构架零件及专用配套零件实用专用机床生产，以保证柜体的精度和质量。
2、通用柜的零部件按模块原理设计，并有  20  模的安装孔。通用系数高，可以使工厂  实现预生产，既缩短了生产制造周期，也提高了工作效率。
3、GGD 柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔， 当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然风道，达到散热的目的。

4、柜门用转轴活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

5、装有电器元件的仪表门用多股软铜线与框架连接，柜内的安装件与柜架间用滚花螺钉连接，
整柜构成完整的接地保护电路。
6、柜内安装件均镀锌、钝化处理，提高“三防”性能
7、GGD 柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
8、箱体金属表面喷涂磷化处理后采用静电粉末喷涂，附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。

9、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
