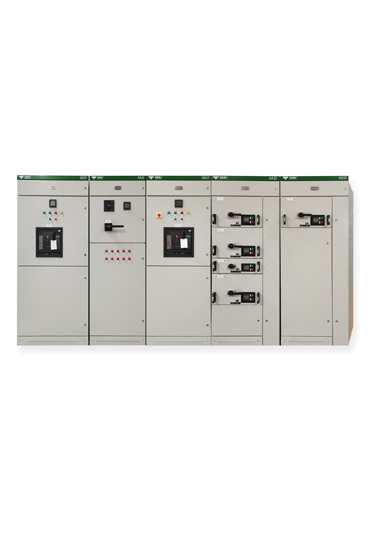

交流低压抽出式开关柜-MNS

产品概述

MNS 低压抽出式开关柜为近期开发的新产品。其技术水平达到九十年代国际先进水平。本产品设计紧凑，结构通用性强，组装灵活，采用标 A 准模块设计，是一种安全、经济、合理、可靠的新型低压抽出式开关柜。产品具有分断能力高，动热稳定性好，电气方案灵活、保护等级高等特点。本装置符合 IEC439，VDE660 第 5 部分和 GB7251-87《低压成套开关设备》国家标准。 ZBK36001-89《低压抽出式成套开关设备》专业标准。

产品特点

1、MNS 系统框架的基本零件为带有 25mm 间隔模数孔的 C 型骨架。MNS 系统的标准模数 E=25mm，由于采用了标准模数孔系统，框架结构无需专用工具即能组装成各种型式的柜体，如：前操作式和背靠背式单台或多台组合的开关柜。
2、MNS 低压抽出式开关柜的每一个柜体分隔为三个室，即水平母线室 ( 在柜后部 )，抽屉小室( 在柜前部)，电缆室( 在柜下部或柜前右边)。室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线
路短路造成的事故。
3、MNS 低压抽出式开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。
4、设计紧凑：以较小的空间容纳较多的功能单元。
5、结构件通用性强、组装灵活，以 E=25mm 为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要。
6、母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠。
7、各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。
8、采用标准模块设计 : 分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装。
9、采用高强度阻燃型工程塑料，有效加强了防护安全性能。
10、通用化、标准化程度高，装配方便。具有可靠的质量保证。
11、柜体可按工作环境的不同要求选用相诮的防护等级。
12、设备保护连续性和可靠性。

交流低压抽出式开关柜-MNS

产品概述

产品特点

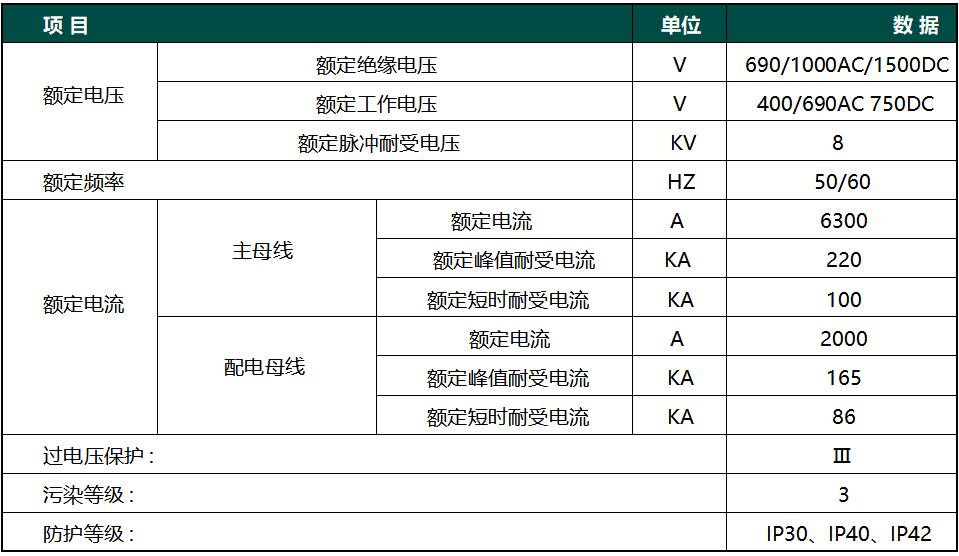

技术参数
